STE Electronics 051

Detailní popis produktu

Osvětlení je určené pro vestavbu do vozů s 10ti oddíly B, Bc, BDs.

Osvětlení WW jsou osazeny směsí LED diod Warm White a Sunny White, rozdíly v "teplotě" bílé barvy nejsou vadou výrobku.

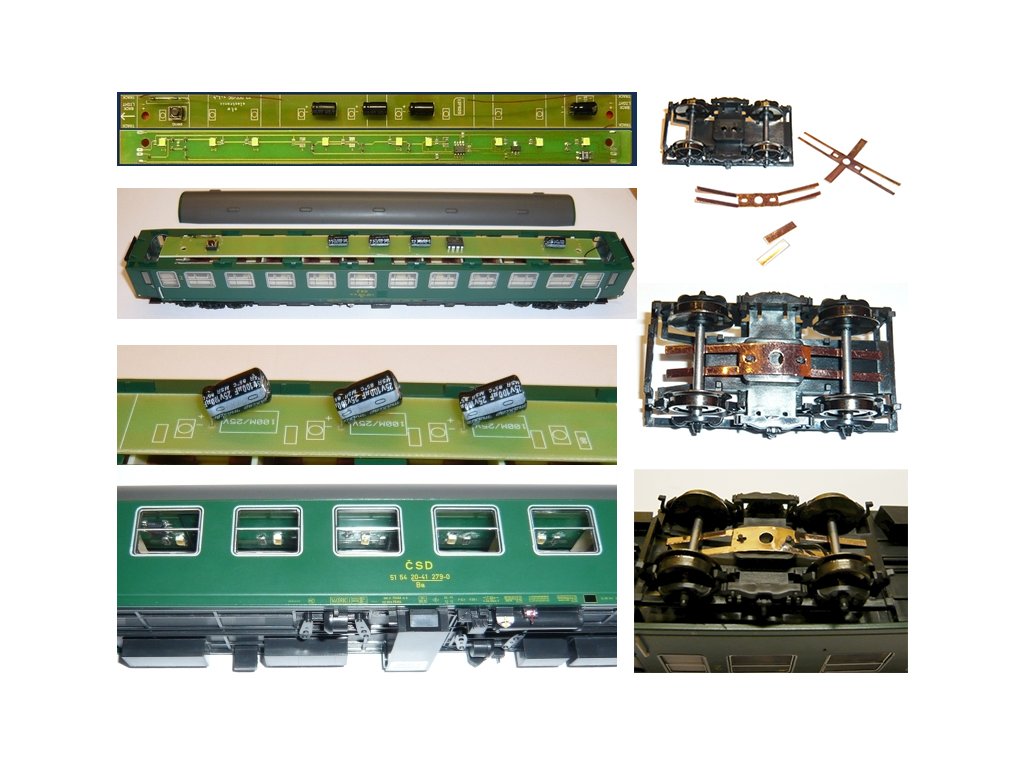

Modul je určen pro osvětlení osobních vozů Y ROCO, Tillig, nebo Sachsenmodelle. Použití do vozů dalších výrobců je možné, ale tento manuál se nezabývá zástavbou do nich. Je určen pro provoz DCC. Na modulu je 10 LED diod osvětlujících interiér vozu a kondenzátory, které eliminují krátkodobé výpadky v napájení. Pojezd vozu je třeba vybavit vhodným snímáním proudu, které není součástí dodávky. Pro většinu vozů jsou vhodné snímací kontakty 050 2SK1-H0. Modul je vybaven přívodními vodiči a je připraven na připojení koncového osvětlení.

Na výstupu pro koncové osvětlení je napětí 5V a spíná s vnitřním osvětlením. Koncové osvětlení musí být vybaveno ochranným rezistorem!
